产品基本资料介绍

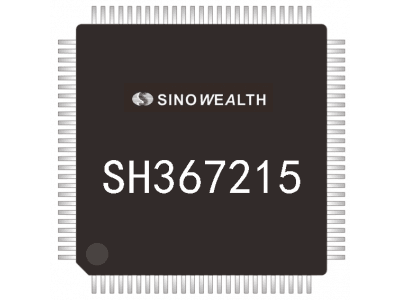

SH367215S是专门为3~5串锂离子电池包设计的二级保护芯片，SH367215S集成过充电保护和断线保护功能，当检测到系统处于异常状态(过充电或断线)时，OUT输出异常状态逻辑电平。
SH367215S支持级联功能，可通过多芯片级联的方式实现5串以上的锂离子电池二级保护应用。
SH367215S支持级联功能，可通过多芯片级联的方式实现5串以上的锂离子电池二级保护应用。
产品特性介绍
■ 过充电保护功能：
- 过充电保护电压：3.7V~4.6V(档位5mV)
过充电保护电压精度：±20mV
- 过充电保护解除电压：3.2V~4.6V(档位50mV)
过充电保护解除电压精度：±50mV
■ OUT可选择输出方式：
- CMOS输出：Active “H” or Active “L”
- N沟道开漏输出(N-OD)：Active “L” or Active “High-Z”
- 过充电保护电压：3.7V~4.6V(档位5mV)
过充电保护电压精度：±20mV
- 过充电保护解除电压：3.2V~4.6V(档位50mV)
过充电保护解除电压精度：±50mV
■ OUT可选择输出方式：
- CMOS输出：Active “H” or Active “L”
- N沟道开漏输出(N-OD)：Active “L” or Active “High-Z”
■ 集成断线检测功能
■ 工作电压范围：3.6V～26V
■ 工作温度范围：-40°C～85°C
■ 低功耗设计：
- 正常工作功耗：4.0μA (Max@25°C)
- 低功耗：1.8μA (Max@25°C)
■ 封装形式：
- MSOP8L
■ 工作电压范围：3.6V～26V
■ 工作温度范围：-40°C～85°C
■ 低功耗设计：
- 正常工作功耗：4.0μA (Max@25°C)
- 低功耗：1.8μA (Max@25°C)
■ 封装形式：
- MSOP8L
