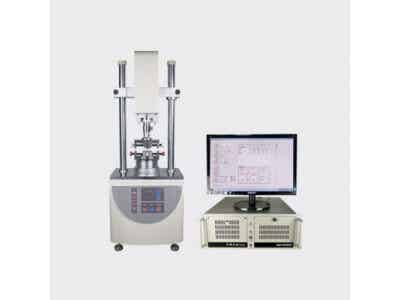

产品特点
? 机台采伺服马达驱动，提供高精度之扭力测试；
? 测试条件皆由电脑画面设定(含测试角度、速度、次数、暂停时间 …等等)，并可储存；
? 可直接测试每个角度之扭力值变化（扭力-角度曲线变化图）；
? 可自动抓取单元测试范围内最大扭力值，最大扭力值对应角度；
? 可根据需求任意输入扭力值，系统自动抓取对应角度；
? 可根据需求任意输入角度值，系统自动抓取对应扭力值；
? 同时显示扭力-角度曲线图及扭力衰减寿命曲线图；
? 可储存及列印图形（扭力-角度曲线图及扭力衰减寿命曲线图、检验报表）；
? 可设定扭力值：正扭力、反扭力、正扭力+反扭力；
? 可输入测试上下限值，超出规格机器会自动停止；
? 检验报表自动列印，并可转档输出或透过网络直接输出；
? 检验报表可转档至EXCEL做编辑
技术参数
|
WH-1301-T |
WH-1301-WT |
|
|
传感器 |
10N.M/20N.M/50N.M（任选一个） |
|
|
扭力解析度 |
0.01 |
|
|
传感器精度 |
±0.2%（读数精度） |
|
|
角度解析度 |
0.001° |
|
|
最大测试角度 |
无限制 |
|
|
测试速度 |
60°～15000°/min |
|
|
两柱间距 |
215mm |
365mm |
|
上下夹具间距 |
MAX：348mm（可根据要求定制） |
|
|
X/Y移动平台 |
0~75*75mm |
|
|
标准夹具规格 |
开口宽度60mm，夹具宽度56mm，夹具深度26mm（可根据要求定制） |
|
|
外观尺寸 |
360*300*1000mm（L*W*H） |
510*400*1350mm（L*W*H） |
|
机台重量 |
65KG |
75KG |
|
电源要求 |
AC220V±10% 50Hz |
|
|
功率 |
500W |
|
工作环境和存储环境要求
? 工作温度和湿度：温度18℃～30℃，湿度40%～60% (非冷凝)
? 存储温度和湿度：温度-10℃～60℃，湿度40%～60% (非冷凝)
基本配置
|
序 号 |
名 称 |
数 量 |
供 应 商 |
备 注 |
|
1 |
主机台 |
1 |
Whirltone |
|
|
2 |
工控机 |
1 |
研华 |
|
|
3 |
显示器 |
1 |
PHILIPS |
|
|
4 |
控制软件 |
1 |
Whirltone |
综合力试验系统V2.0 |
|
5 |
高速数据采集卡 |
1 |
Whirltone |
版本V2.0 |
|
6 |
伺服电机 |
1 |
Panasonic |
|
|
7 |
扭矩传感器 |
1 |
Whirltone |
有软件、硬件保护功能 |
|
8 |
标准夹具 |
2 |
Whirltone |
|
|
9 |
X/Y移动平台 |
1 |
Whirltone |
|
